Le TPU (polyuréthane thermoplastique) occupe une place bien à lui dans l’univers des matériaux d’impression 3D. Tandis que le PLA et le PETG dominent le marché des objets de collection rigides et des pièces fonctionnelles, le TPU rend possible une tout autre catégorie d’objets : des pièces qui plient, se compriment, s’étirent et reprennent leur forme d’origine. Pour les collectionneurs et les designers qui s’intéressent aux figurines articulées, aux jouets à presser et aux pièces décoratives souples, le TPU ouvre des possibilités que les filaments rigides ne pourront jamais offrir.
Chez 3DCentral, notre ferme d’impression de Laval, au Québec, compte des imprimantes configurées spécifiquement pour la production en TPU. Imprimer des filaments flexibles de façon fiable à grande échelle exige du matériel différent, des réglages différents et des considérations de conception différentes de celles des matériaux rigides. Ce guide couvre tout ce que vous devez savoir pour travailler le TPU, que vous soyez un amateur qui explore les impressions souples pour la première fois ou un exploitant de ferme d’impression qui souhaite ajouter des produits en TPU à son catalogue.
Comprendre le TPU : propriétés et catégories
Le TPU appartient à une classe d’élastomères thermoplastiques qui combinent la facilité de transformation des thermoplastiques et les propriétés élastiques du caoutchouc. Le résultat : un filament qui peut s’extruder dans une tête chauffante FDM standard tout en produisant des pièces dotées d’une souplesse semblable à celle du caoutchouc.
L’échelle de dureté Shore
La souplesse du TPU se mesure sur l’échelle de dureté Shore A. Comprendre où se situent les différentes catégories vous aide à choisir le bon matériau pour votre application.
Le TPU Shore 85A est très mou et souple, comparable à un élastique ou à une gomme à effacer. Il se comprime facilement et s’étire beaucoup avant de reprendre sa forme. Imprimer du 85A de façon fiable demande un équipement spécialisé et des vitesses lentes.
Le TPU Shore 95A est la norme pour la plupart des applications d’impression 3D. Il est assez ferme pour conserver sa forme et maintenir la géométrie imprimée, mais assez souple pour plier librement et absorber les chocs sans se fissurer. La plupart des filaments TPU offerts dans le commerce sont du 95A.
Le TPU Shore 98A se situe à la frontière entre le flexible et le semi-rigide. Il plie sous la force, mais semble nettement plus rigide que le 95A. Idéal pour les applications qui demandent une légère flexibilité sans être vraiment caoutchouteuses.
Propriétés mécaniques
L’allongement à la rupture du TPU dépasse 400 pour cent pour la plupart des catégories, ce qui veut dire qu’il peut s’étirer jusqu’à quatre fois sa longueur d’origine avant de céder. Cela rend les impressions en TPU pratiquement indestructibles dans des conditions de manipulation normales. Les chutes, les pressions, les pliures et les torsions qui feraient éclater le PLA ou fissurer le PETG n’affectent absolument pas le TPU.
Sa résistance aux chocs est exceptionnelle. Le TPU absorbe l’énergie par déformation plutôt que par fissuration. Une figurine en TPU qui tombe d’une table rebondit au lieu de se briser, une propriété qui rend le TPU idéal pour les objets qu’on manipule souvent.
Applications dans les objets de collection et les pièces décoratives

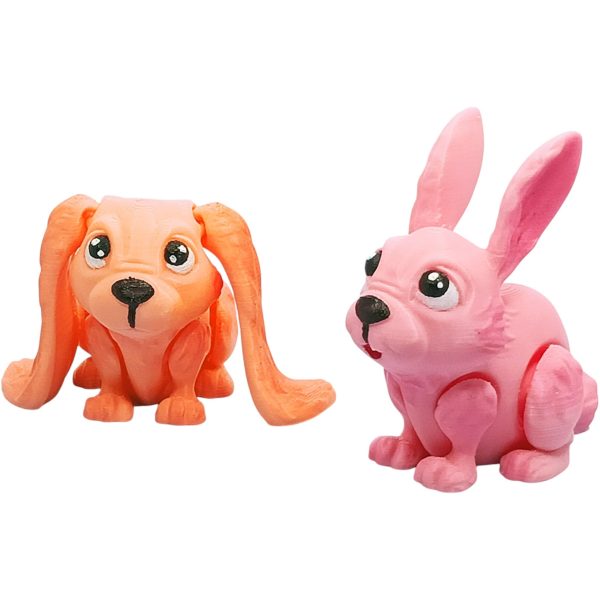

Figurines articulées
Les figurines articulées imprimées d’un seul tenant (print-in-place) figurent parmi les applications les plus populaires du filament flexible. Les modèles d’artistes comme Flexi Factory exploitent la souplesse du TPU pour créer des articulations qui bougent en douceur, sans les jeux que les matériaux rigides exigent. Un dragon imprimé en TPU 95A se plie et se positionne librement, avec des articulations qui fléchissent plutôt que de s’encliqueter en place.
La collection de figurines de 3DCentral comprend plusieurs modèles articulés qui tirent profit des propriétés uniques du TPU. Les articulations souples durent plus longtemps que les rigides, car elles répartissent la contrainte sur tout le rayon de courbure au lieu de la concentrer sur un seul point de pivot.
Jouets à presser et objets de collection tactiles
Les canards de caoutchouc, les gnomes tout doux et les jouets antistress à comprimer prennent un tout autre caractère lorsqu’ils sont imprimés en TPU. Contrairement aux versions rigides en PLA, qui sont de pures pièces d’exposition, les versions en TPU invitent à l’interaction physique. Pressez-les, pliez-les, faites-les rebondir : ils reprennent toujours leur forme d’origine.
Cette qualité tactile crée une proposition de valeur distincte. Un canard en PLA reste sur une tablette. Un canard en TPU reste sur un bureau et se fait presser pendant les appels téléphoniques. L’interaction fonctionnelle renforce le lien émotionnel avec l’objet de collection et en fait un achat plus convaincant pour certains segments d’acheteurs.
Assemblages multimatériaux
Les conceptions plus avancées combinent des composants rigides en PLA et des éléments souples en TPU. Une figurine peut avoir un corps rigide en PLA et des bras en TPU qui fléchissent et se positionnent. Un organisateur de bureau peut combiner des parois rigides et une surface de préhension en TPU. Ces approches hybrides tirent parti des forces de chaque matériau là où elles comptent le plus.
Imprimer le TPU : exigences matérielles
Type d’extrudeur : l’entraînement direct est essentiel
L’exigence matérielle la plus importante pour imprimer le TPU de façon fiable, c’est un extrudeur à entraînement direct (direct drive). Dans une configuration à entraînement direct, le moteur qui pousse le filament se trouve directement sur la tête d’impression, ce qui réduit au minimum la distance entre l’engrenage d’entraînement et la tête chauffante.
Les configurations à tube Bowden, où le moteur se trouve sur le châssis et pousse le filament à travers un long tube jusqu’à la tête chauffante, ont du mal avec le TPU, car le filament flexible se comprime et flambe dans le tube au lieu de s’alimenter en douceur. Plus le tube Bowden est long, plus le problème s’aggrave. Bien que certains exploitants aient trouvé des réglages de contournement pour le TPU 98A plus rigide sur les montages Bowden, l’obtention de résultats fiables avec du 95A et des catégories plus souples exige un entraînement direct.
Température de la tête chauffante
Le TPU s’imprime entre 210 et 230 degrés Celsius selon la marque. Commencez à 220 et ajustez en fonction du comportement d’adhérence et de filandrage. Une température trop basse produit une mauvaise cohésion entre les couches. Une température trop élevée cause un filandrage et un suintement excessifs, difficiles à retirer des pièces flexibles.
Température et surface du plateau
Une température de plateau de 40 à 60 degrés Celsius convient à la plupart des formulations de TPU. Le TPU adhère bien à la plupart des surfaces, notamment le PEI, le verre avec bâton de colle et les surfaces de type BuildTak. En fait, le TPU adhère parfois trop bien : laissez le plateau refroidir complètement avant de retirer la pièce pour éviter d’endommager la surface.
Réglages d’impression pour le TPU
Vitesse : lentement mais sûrement
La vitesse d’impression est le paramètre déterminant de la qualité en TPU. Les recommandations standards se situent entre 20 et 35 millimètres par seconde, soit environ de la moitié au tiers de la vitesse utilisée pour le PLA. À ces vitesses, le filament flexible s’alimente de façon constante sans flamber ni se comprimer dans le chemin d’entraînement.
La vitesse de déplacement devrait elle aussi être réduite à 100 ou 150 millimètres par seconde. Les déplacements rapides provoquent des changements de tension soudains qui peuvent faire emmêler le filament flexible ou le faire sortir du chemin d’alimentation.
Rétraction : minimale ou désactivée
La rétraction est le réglage le plus délicat à maîtriser pour l’impression du TPU. Le filament flexible ne se rétracte pas proprement, car il se comprime et s’étire au lieu de reculer comme une colonne rigide. Commencez avec la rétraction désactivée et acceptez un peu de filandrage. Si le filandrage est excessif, activez la rétraction à une distance de 1 à 2 millimètres et à une vitesse de 25 millimètres par seconde, soit environ la moitié des réglages de rétraction utilisés pour le PLA.
Pour les impressions où la qualité de surface est cruciale, prévoyez du post-traitement. Un léger filandrage de TPU se retire facilement avec un pistolet à air chaud à basse intensité ou par découpage minutieux avec de petits ciseaux.
Refroidissement et réglages de couches
Activez le ventilateur de refroidissement entre 50 et 75 pour cent pour le TPU, soit moins que le 100 pour cent généralement utilisé pour le PLA. Le TPU a besoin d’un peu plus de temps pour souder les couches entre elles, en raison de sa nature élastomérique.
Une hauteur de couche de 0,2 millimètre offre un bon équilibre entre vitesse et qualité pour la plupart des impressions en TPU. Des couches plus épaisses (de 0,28 à 0,32) conviennent aux objets volumineux et moins détaillés. Des couches plus minces (de 0,12 à 0,16) améliorent le détail des petites figurines, mais augmentent considérablement le temps d’impression.
Le TPU comparé aux autres matériaux flexibles
Le TPE (élastomère thermoplastique)
Le TPE est la catégorie plus large qui englobe le TPU. Les variantes de TPE autres que le TPU ont tendance à être plus molles et plus caoutchouteuses, mais nettement plus difficiles à imprimer. Elles flambent plus facilement dans le chemin d’alimentation et exigent des vitesses encore plus lentes. Pour la plupart des applications, le TPU offre une souplesse comparable avec une bien meilleure imprimabilité.
Le PLA flexible
Certains fabricants proposent des mélanges de PLA présentés comme flexibles. Ils sont techniquement semi-flexibles : ils plient légèrement sous la force, mais ne se compriment pas et ne s’étirent pas comme le vrai TPU. Ils s’impriment avec les réglages standards du PLA, ce qui est pratique, mais leur souplesse est limitée et ils se fissurent à force d’être pliés.
Pour les exploitants qui souhaitent produire des objets de collection souples à des fins commerciales, notre programme de Licence commerciale donne accès à des modèles 3DCentral originaux optimisés pour les matériaux tant rigides que flexibles, avec des réglages d’impression documentés pour chacun. La Licence commerciale couvre uniquement les modèles originaux de 3DCentral; pour les droits commerciaux sur les modèles d’artistes de la communauté comme Flexi Factory, communiquez directement avec l’artiste.
Parcourez toute la gamme d’objets de collection, rigides comme souples, dans notre boutique.
Foire aux questions
Q : N’importe quelle imprimante 3D peut-elle imprimer du filament flexible TPU? R : Bien que techniquement n’importe quelle imprimante FDM puisse tenter le TPU, l’obtention de résultats fiables exige un extrudeur à entraînement direct. Les imprimantes à tube Bowden ont du mal avec le filament flexible, car le matériau se comprime et flambe à l’intérieur du tube. Si votre imprimante est dotée d’un montage Bowden, envisagez d’installer une trousse de conversion à entraînement direct ou de vous limiter au TPU 98A plus rigide à très basse vitesse.
Q : Pourquoi mes impressions en TPU font-elles autant de fils? R : Le filandrage est le problème le plus courant de l’impression du TPU, car la rétraction, le principal mécanisme antifilandrage, fonctionne mal avec les matériaux flexibles. Réduisez la température de votre tête chauffante de 5 à 10 degrés, limitez la rétraction à 1 ou 2 millimètres et acceptez qu’un léger filandrage puisse nécessiter du post-traitement au pistolet à air chaud. S’assurer que votre filament est bien sec réduit aussi le filandrage de façon importante.
Q : Quelle est la durabilité des impressions en TPU par rapport au PLA? R : Les impressions en TPU sont nettement plus durables sous contrainte physique. Là où une figurine en PLA pourrait se fissurer ou éclater après une chute de la hauteur d’un bureau, une version en TPU rebondit sans aucun dommage. Le TPU résiste à la fissuration, au fendillement et à la fatigue causée par les pliages répétés. Pour les pièces d’exposition qu’on manipule, presse ou échappe, le TPU est le matériau supérieur en matière de longévité.
