figurines articulées imprimées en place : ingénierie et plaisir
Les modèles articulés imprimés en place comptent parmi les démonstrations les plus impressionnantes de ce que l’impression 3D FDM peut accomplir. Une seule session d’impression sur une seule imprimante produit un objet entièrement assemblé avec des articulations mobiles — sans colle, sans vis, sans aucun assemblage à emboîter. L’objet sort du plateau prêt à plier, à se courber et à s’articuler. Chez 3DCentral, les modèles articulés d’artistes de la communauté comme Flexi Factory et Cinderwing3D figurent constamment parmi nos objets de collection les plus vendus, et avec raison : ils marient l’élégance de l’ingénierie à un véritable plaisir ludique.
Comment fonctionnent les articulations imprimées en place
Le principe fondamental derrière l’articulation imprimée en place, c’est le jeu contrôlé. Deux pièces qui s’emboîtent sont conçues avec un espace calculé avec précision entre elles — assez rapproché pour qu’elles restent connectées mécaniquement, mais assez éloigné pour qu’elles ne fusionnent jamais ensemble pendant l’impression.
Concrètement, cela veut dire concevoir une rotule, une charnière ou un maillon de chaîne où les surfaces mobiles sont séparées par un espace de 0,3 à 0,5 millimètre. Pendant l’impression, l’imprimante dépose du matériau d’un côté de l’espace, traverse ensuite l’espace sans déposer de matériau, puis dépose du matériau de l’autre côté. Les deux surfaces n’entrent jamais en contact durant l’impression, alors elles ne se collent jamais, et pourtant la géométrie de l’articulation les empêche de se séparer.
La tolérance de l’espace est le paramètre d’ingénierie crucial. Trop petit — moins de 0,25 millimètre — et les surfaces fusionnent durant l’impression, ce qui produit un bloc solide et immobile au lieu d’une articulation souple. Cela arrive parce qu’une légère surextrusion, la dilatation thermique ou de petites erreurs de calibration font qu’un peu de matériau d’une surface vient toucher la surface voisine alors que les deux sont encore assez chaudes pour se lier.
Trop grand — plus de 0,6 millimètre — et l’articulation devient lâche, avec un jeu excessif qui donne au produit fini une sensation de relâchement et de bas de gamme. L’espace devient aussi visible, ce qui nuit à l’attrait esthétique. Pire encore, avec un jeu excessif, les fines saillies à l’interface de l’articulation risquent de ne pas s’imprimer proprement, faute d’une surface de contact suffisante avec la couche du dessous.
Exigences de calibration de l’imprimante
Les modèles imprimés en place sont le test de calibration le plus exigeant pour n’importe quelle imprimante FDM. Chaque aspect de la calibration influence directement le fait qu’une articulation fusionne, fonctionne ou échoue.
Multiplicateur d’extrusion (débit) : même une surextrusion de 5 pour cent peut refermer un espace de 0,3 mm assez pour provoquer la fusion de l’articulation. Calibrez votre multiplicateur d’extrusion à l’aide d’un test de cube à paroi simple — mesurez l’épaisseur réelle de la paroi avec un pied à coulisse numérique et ajustez le débit jusqu’à ce que l’épaisseur mesurée corresponde à la valeur attendue (un diamètre de buse, typiquement 0,4 mm).
Pas par millimètre (E-steps) : le moteur pas à pas qui entraîne l’extrudeur doit pousser exactement la bonne quantité de filament. Mesurez 100 mm de filament au-dessus de l’entrée de l’extrudeur, commandez une extrusion de 100 mm, puis mesurez la quantité réellement avancée. Ajustez les E-steps en conséquence. Cette calibration est fondamentale et touche chaque impression, mais les modèles imprimés en place révèlent des erreurs que des impressions plus simples masquent.
Mise à niveau du plateau : une première couche inégale peut faire qu’un côté d’une articulation soit légèrement comprimé, donc fusionné, tandis que l’autre côté garde un jeu adéquat. La mise à niveau du plateau par maillage à l’aide d’une sonde offre la première couche la plus uniforme sur tout le plateau. Chez 3DCentral, chaque imprimante de production effectue une mise à niveau automatique par maillage avant chaque impression.
Constance de la température : les fluctuations de température de la buse entraînent des variations correspondantes dans le débit de matériau. Une pointe momentanée de température peut provoquer une bouffée de surextrusion qui fusionne une articulation. Un contrôle de température réglé par PID — standard sur la plupart des imprimantes modernes — maintient la température à plus ou moins un degré Celsius.
Choix de matériaux pour les modèles articulés
Tous les filaments ne se valent pas pour l’articulation imprimée en place. Le matériau idéal combine une bonne adhérence entre les couches (pour que les articulations soient structurellement solides), une performance propre en porte-à-faux (puisque l’intérieur des articulations comporte souvent des porte-à-faux) et une rigidité suffisante pour maintenir la géométrie de l’articulation sous charge.
Le PLA est le matériau le plus populaire pour les modèles articulés, et c’est celui que nous utilisons pour la majorité de notre production articulée chez 3DCentral. Sa température d’impression relativement basse réduit le risque de fusion des articulations causée par le rayonnement thermique. Sa rigidité maintient une géométrie d’articulation nette. Et son excellente performance en porte-à-faux, avec un refroidissement actif, assure des surfaces internes d’articulation propres.
Le PETG peut produire d’excellentes impressions articulées, mais il exige une calibration du jeu plus minutieuse. Sa température d’impression plus élevée et sa tendance à un léger filage peuvent refermer des espaces d’articulation qui fonctionnent parfaitement en PLA. On augmente généralement l’espace prévu de 0,05 à 0,1 millimètre quand on imprime des modèles articulés en PETG, et on réduit la vitesse d’impression dans les sections d’articulation pour améliorer la précision.
Le PLA Silk produit des modèles articulés d’une beauté saisissante — imaginez un dragon dont les écailles miroitent d’un lustre métallique au gré de ses mouvements. Cependant, les additifs qui créent le fini Silk modifient légèrement les caractéristiques d’écoulement du matériau, ce qui cause parfois un remplissage inégal du jeu. On réserve le PLA Silk aux éditions articulées de prestige, en acceptant un taux de rejet un peu plus élevé en échange de l’impact visuel spectaculaire.
Le TPU (filament flexible) donne des modèles articulés au caractère complètement différent. Au lieu d’articulations rigides avec des points d’articulation distincts, le TPU produit des pièces souples et compressibles où le corps entier fléchit. L’élasticité du matériau fait que les articulations n’ont pas besoin des mêmes jeux de précision — des articulations légèrement fusionnées en TPU permettent quand même le mouvement, puisque le matériau s’étire. Les pièces articulées en TPU sont particulièrement appréciées comme objets tactiles à manipuler.
Catégories de modèles articulés populaires
La catégorie des modèles articulés imprimés en place regroupe plusieurs familles de conception distinctes, chacune avec ses propres caractéristiques d’ingénierie.

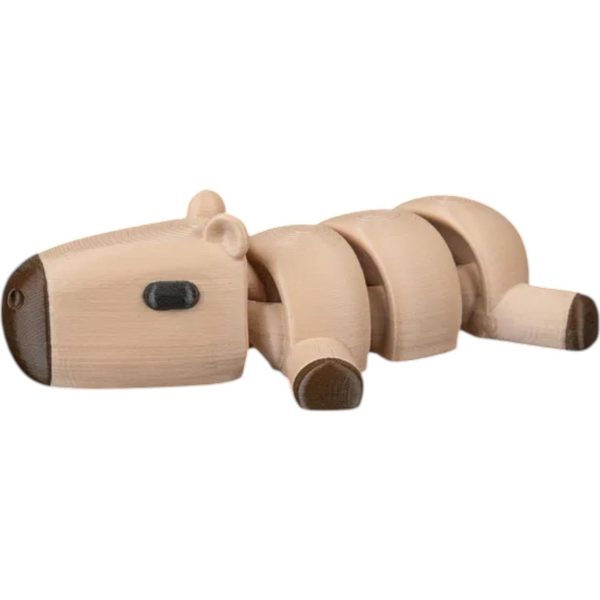

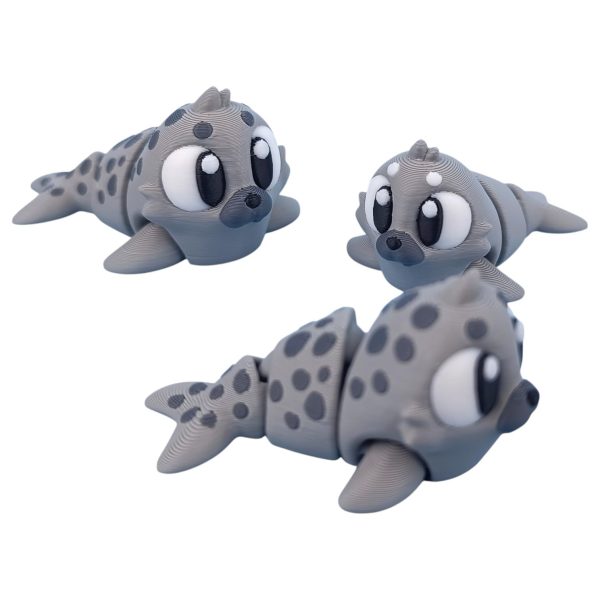

Animaux et créatures segmentés : dragons, serpents, lézards, chenilles et poissons faits de chaînes de segments emboîtés. Chaque segment se connecte à ses voisins par des rotules qui permettent un mouvement sur plusieurs axes. Un dragon avec 15 segments et 14 articulations peut se courber, s’enrouler et se draper dans des poses d’allure organique. Des concepteurs comme Cinderwing3D ont élevé cette catégorie au rang d’art, avec d’élaborées textures d’écailles et des détails d’ailes intégrés au corps articulé.
Animaux flexi : des modèles d’un seul tenant où le corps entier est une chaîne continue d’articulations, produisant un mouvement fluide qui rappelle un ruban. Les créations de Flexi Factory définissent cette catégorie — leur pieuvre, leurs requins et leurs autres créatures sont immédiatement reconnaissables et incroyablement satisfaisants à manipuler. Le défi d’ingénierie consiste à créer une articulation fluide et constante sur 20 articulations ou plus dans un seul corps relié.
Articulations et charnières mécaniques : couvercles de boîtes, mâchoires mobiles, ailes à charnière et autres articulations fonctionnelles. Ces modèles utilisent généralement moins d’articulations mais exigent une plus grande précision, car l’articulation doit s’aligner correctement pour que le mécanisme fonctionne comme prévu.
Objets tactiles à manipuler : conçus spécifiquement pour la satisfaction tactile plutôt que pour l’exposition. Ils mettent l’accent sur la sensation satisfaisante de clic et de flexion d’articulations imprimées en place bien calibrées. Une action fluide, une résistance constante et des proportions agréables pour la manipulation à la main sont les priorités de conception.
Attrait comme cadeau et valeur pour les collectionneurs
Les modèles articulés imprimés en place ont un attrait exceptionnel comme cadeau parce qu’ils provoquent une réaction immédiate et instinctive. Tendez à quelqu’un un dragon souple et articulé et il se met d’instinct à le poser, à fléchir ses articulations et à le draper sur des objets. L’interactivité tactile crée un engagement que les figurines statiques ne peuvent égaler.
Pour les collectionneurs, les modèles articulés offrent une polyvalence d’exposition. Le même dragon peut être posé différemment sur une tablette chaque semaine — enroulé autour d’un serre-livres, drapé sur un écran, courbé le long d’un rebord de fenêtre. Cette capacité de pose garde la pièce fraîche et intéressante longtemps après qu’une figurine statique se serait fondue dans le décor.
Chez 3DCentral, les modèles articulés se classent constamment parmi nos meilleurs vendeurs au fil des saisons. Ils font d’excellents cadeaux pour les anniversaires, les fêtes et comme accessoires de bureau. Leur combinaison de sophistication d’ingénierie visible, de plaisir tactile et de souplesse d’exposition leur donne un large attrait à travers les groupes d’âge et les intérêts de collection.
Défis de production à grande échelle
Imprimer des modèles articulés à l’échelle de la production amplifie chaque défi de calibration. Une articulation qui fusionne sur une impression sur 100 est un taux de défaut gérable pour un amateur. Au volume de 3DCentral, ce même taux d’échec de 1 pour cent représente des dizaines d’impressions gaspillées par semaine.
Notre approche pour gérer la qualité de la production articulée comprend des normes de calibration plus strictes pour les imprimantes affectées aux séries articulées, des lots de matériau dédiés et testés pour des caractéristiques d’écoulement constantes, des vitesses d’impression réduites dans les sections d’articulation pour améliorer la précision du jeu, et un test de flexion après impression sur chaque unité articulée avant l’emballage.
Le test de flexion n’est pas négociable. Chaque pièce articulée est manipulée manuellement sur toute son amplitude de mouvement avant l’expédition. Toute articulation qui ne bouge pas librement, qui semble excessivement lâche ou qui produit des craquements est retirée de la chaîne de production. Ce taux d’inspection de 100 pour cent ajoute du temps de main-d’œuvre, mais il garantit que chaque client reçoit une pièce articulée qui fonctionne parfaitement.
L’ingénierie qui rend possible l’articulation imprimée en place — des tolérances précises, de l’équipement calibré, des matériaux soigneusement choisis — représente la profondeur technique derrière ce qui ressemble à un simple objet ludique. Chez 3DCentral, nous sommes fiers de livrer cette excellence d’ingénierie dans chaque objet de collection articulé qui quitte nos installations au Québec.
